高壓氣瓶超聲波檢測設備如何運行

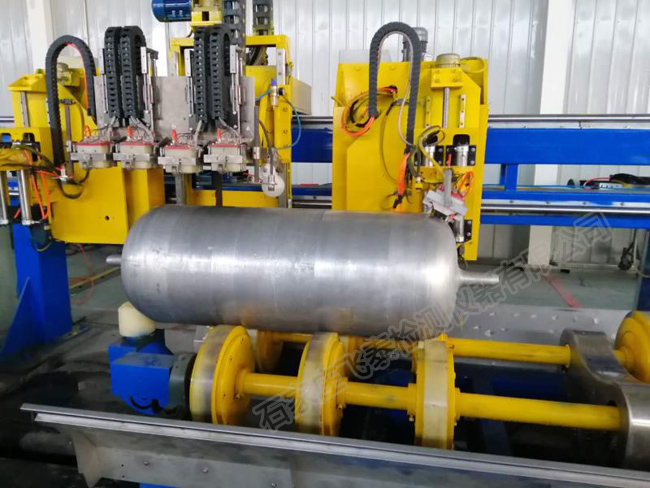

飛泰生產的高壓氣瓶超聲波檢測設備是一款自動化氣瓶探傷設備。探傷氣瓶規格為直徑200～400 mm、長度600 ～2000 mm、壁厚3 ～12mm、質量小于500kg。

高壓氣瓶超聲波檢測設備采用水柱法超聲波探傷，包括橫向2組、縱向2組、測厚1組，共5組探頭，對氣瓶直線部分進行全覆蓋探傷。探頭采用線聚焦方式，探傷靈敏度高。設備由多通道數字全自動超聲波檢測儀、顯示系統、操作臺、機械傳動裝置、數據報告打印系統等組成。機械傳動裝置主要由旋轉夾起機構、探頭掃查行走機構、探頭升降機構、探頭起落裝置、氣瓶傳輸裝置、上料和下料機械裝置等部分構成。

設備每分鐘大約檢測 1 支氣瓶，探傷效率很高，動作復雜。原來由人控制其各個動作工作量很大，并且容易出錯，嚴重時甚至危及人身安全。

我們采用氣瓶自動化無損檢測系統對探傷設備進行控制，主要是針對氣瓶的自動上料、傳送、氣瓶夾起及旋轉、探頭行走至氣瓶落下停頓7s后前進、至氣瓶尾部停頓5s后探頭抬起鋼管落下并行走等動作，可減小汽瓶檢測的頭、尾部檢測盲區，使整個探傷設備能完成氣瓶的全自動探傷。設備經過多次現場的調試、運行，高壓氣瓶超聲波檢測設備的電控系統的設計完全達到了所有氣瓶企業的各種動作要求，程序運行穩定。
